У сучасному будівництві та ремонті конструкції з гіпсокартонних листів (ГКЛ) посідають провідне місце завдяки швидкості монтажу, чистоті процесу та можливості реалізації найсміливіших дизайнерських рішень. Однак ключовим елементом, що визначає довговічність, геометрію та несучу здатність усієї системи, є металевий каркас, зокрема, такий його елемент, як профіль UD для гіпсокартону, який виконує функцію основного напрямного контуру. Цей виріб, часто званий у середовищі монтажників «юді» або «направляйка», є базовим компонентом для створення перегородок, облицювань стін, підвісних стель та декоративних ніш. Розуміння його технічних характеристик, правил вибору та нюансів інсталяції дозволяє уникнути типових помилок, таких як втрата жорсткості, розтріскування швів або деформація площини під впливом навантажень.
Анатомія напрямного профілю: геометрія та сортамент

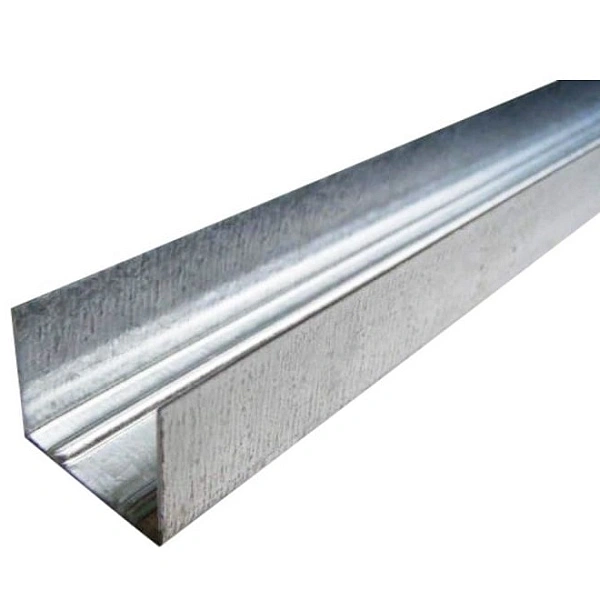

UD-профіль (від англ. Unframed Drywall – або за європейською класифікацією UW) виготовляється методом холодного прокату з оцинкованої сталі товщиною від 0,4 до 0,6 мм. Його перетин має П-подібну конфігурацію з полицями, що загинаються всередину, що забезпечує додаткову ребристість і стійкість до поздовжнього вигину. На відміну від стоєчного CD (CW) профілю, який має рифлення і використовується для вертикальних стійок, UD виконує роль нижньої та верхньої напрямної, задаючи периметр майбутньої конструкції.
Основні типорозміри та сфери застосування
На ринку представлено три основних розміри напрямних профілів, кожен з яких призначений для певних завдань:
- UD 27/28 (50/40/75/100): найпопулярніший варіант із шириною полиці 27 мм та висотою спинки 28 мм. Використовується в парі зі стоєчним профілем CD 60/27 для створення стельових систем, обшивки стін у каркасній технології, а також для зведення легких перегородок завтовшки до 100 мм. Маркування залежить від ширини спинки (50, 75, 100 мм), яка визначає товщину майбутньої стіни або стельового простору.
- UD 50/40 (50×40 мм): застосовується для посилених перегородок з підвищеними вимогами до звукоізоляції та у випадках, коли планується приховане прокладання інженерних комунікацій (сантехнічних труб або великих пучків кабелів). Висока жорсткість цього типорозміру дозволяє витримувати значні вітрові навантаження при фасадних роботах, хоча для інтер’єрів це використовується рідше.
- UD 100/40 (100×40 мм): використовується виключно у високих навантажених конструкціях, таких як багаторівневі стелі з вбудованим освітленням, або як напрямна для потужних перегородок завтовшки від 100 до 150 мм, де необхідно забезпечити максимальну геометричну стабільність.
Важливим параметром є товщина металу – так званий «калібр». Вироби товщиною 0,55-0,6 мм відносяться до преміум-класу та мають підвищену межу міцності на розрив. Тонший метал (0,4-0,45 мм) часто критикують професіонали за «ігристість» – схильність до вібрацій та недостатню тримальну здатність, особливо при кріпленні важкого декору чи полиць.
Технологічні нюанси монтажу: від розмітки до фіксації
Процес встановлення UD-профілю вимагає скрупульозної підготовки та володіння специфічними прийомами. Будь-яка помилка на цьому етапі призводить до перекосу (відхилення від вертикалі чи горизонталі), що унеможливлює подальше шпаклювання та фінішне оздоблення. Перш ніж розпочати різання, необхідно виконати точну розмітку з використанням лазерного нівеліра або водяного рівня. Лінії наносяться по периметру підлоги, стелі та суміжних стін, формуючи замкнутий контур.
Інструментарій та кріпильна фурнітура
Для нарізки напрямних профілів використовують ножиці по металу або електродискову пилку з тонким абразивним колом. Категорично не рекомендується застосовувати болгарку без захисного кожуха, оскільки висока температура руйнує цинкове покриття в зоні різу, що згодом провокує корозію. Кріплення UD до базових поверхонь здійснюється за допомогою дюбель-цвяхів (для бетону та цегли) або саморізів по дереву (для дерев’яних основ). Крок встановлення кріплень має становити не більше 600-800 мм, але за наявності вібраційних навантажень його скорочують до 400 мм.
Стикування профілів по довжині виконується врозбіг із нахлестом щонайменше 300 мм, при цьому місце з’єднання додатково фіксується просічкою або короткими шурупами-блошками. Такий прийом називається «посиленням стику» і дозволяє уникнути утворення «горба» в місці зварювання (хоча зварювання не застосовується, але термін залишився в жаргоні). При облаштуванні обводів криволінійних конструкцій (арок, хвилеподібних стель) на спинці профілю роблять надрізи через кожні 50-100 мм, що дозволяє вигинати його з необхідним радіусом без втрати несучої здатності.
Ключові правила стикування зі стоєчним каркасом
Хоча UD-профіль є пасивним елементом, його взаємодія з вертикальними стійками (CW) критично впливає на загальну стійкість системи. Вертикальні стійки заводяться всередину напрямної і фіксуються за допомогою просікача (або саморізів) через полиці. Глибина заходу стійки має бути не менше 15-20 мм, що гарантує надійне зчеплення. Важливо пам’ятати про температурні зазори – особливо при великих площах, де лінійне розширення металу може становити до 2 мм на кожен погонний метр. Для цього між торцями профілів залишають деформаційний шов шириною 3-5 мм, який згодом перекривається стартовою стрічкою.
Помилки новачків та лайфхаки професіоналів
На практиці найчастіше зустрічаються такі порушення технології, як економія на кількості точок кріплення, використання профілю невідповідної товщини для навантажених стель або ігнорування ущільнювальної стрічки. Ущільнювач, наклеєний на тильну сторону напрямної, не тільки гасить структурний шум, а й компенсує мікронерівності основи, запобігаючи деформації профілю при затягуванні дюбелів.
Для підвищення звукоізоляційних властивостей перегородок досвідчені монтажники рекомендують заповнювати внутрішній простір UD-профілю акустичним герметиком або прокладати смуги мінеральної вати безпосередньо перед встановленням стійок. Крім того, при монтажі стельових систем використання пружинних підвісів замість жорстких анкерів дозволяє нівелювати нерівності перекриттів без ризику виникнення напружень у каркасі.
Порівняльна характеристика та критерії вибору
Для систематизації знань нижче наведено ключові критерії оцінки якості напрямного профілю, на які варто звертати увагу при закупівлі матеріалів:
- Геометрична точність: перевірка відсутності серповидності (викривлення по довжині) та перпендикулярності полиць до спинки. Допустиме відхилення не більше 0,5 мм на 1 метр довжини.
- Якість оцинкування: рівномірний шар цинку (не менше 120 г/м²) без білих плям та слідів іржі – гарантія антикорозійної стійкості у вологих приміщеннях.
- Відповідність стандартам DIN та EN: наявність маркування на внутрішній поверхні спинки свідчить про сертифіковане виробництво та стабільність хімічного складу сталі.
- Жорсткість на кручення: суб’єктивно оцінюється шляхом спроби скрутити профіль руками – якісний виріб чинить суттєвий опір.
Не менш важливим є так званий «витратний коефіцієнт», який розраховується як відношення загальної довжини напрямних до площі конструкції. Наприклад, для перегородки висотою 2,7 м витрата UD становить приблизно 0,7 погонного метра на 1 м² поверхні, але при наявності дверних отворів або складних кутів цей показник збільшується на 15-20% через необхідність посилення периметра.
Специфіка роботи з UD у вологих та пожежонебезпечних зонах
У приміщеннях з підвищеною вологістю (санвузли, басейни) фахівці рекомендують використовувати профілі з подвійним оцинкуванням або полімерним покриттям. Хоча стандартний UD стійкий до корозії, тривалий контакт з конденсатом може спричинити появу патьоків іржі на поверхні гіпсокартону. Для пожежобезпечних перегородок використовують комбінацію UD з термостійкою мінераловатною плитою, при цьому напрямні монтуються з обов’язковим зазором 10 мм від конструкцій будівлі, що забезпечує деформаційний шов при термічному впливі.
Окремої уваги заслуговує питання утилізації відходів. Обрізки профілю, що залишилися після монтажу, нерідко використовують як тимчасові підпірки (козли) або підкладки для вирівнювання рівня, що дозволяє економити на металофурнітурі. Однак варто уникати застосування деформованих ділянок з задирками, оскільки вони можуть пошкодити ГКЛ або ущільнювач.
Альтернативні сценарії: коли UD поступається іншим системам
Незважаючи на універсальність, напрямний профіль UD має обмеження по несучій здатності. Для конструкцій з підвісним обладнанням вагою понад 15 кг на погонний метр рекомендується використовувати посилені напрямні з товщиною металу 0,7 мм або застосовувати дерев’яний брус як розпірний елемент. Також UD не підходить для криволінійних поверхонь з малим радіусом заокруглення (менше 50 см) – у цьому випадку використовують спеціальні арочні профілі з перфорацією на полицях.
Сучасні тенденції у будівництві диктують необхідність інтеграції комунікацій у каркас, тому вибір UD з широкою спинкою (75 або 100 мм) часто є вимушеним рішенням, навіть якщо товщина перегородки не використовується повністю – це дає запас міцності та зручність при прокладанні гофрованих труб з кабелями.
Резюмуючи, можна стверджувати, що напрямний профіль UD – це не просто металева планка, а функціональний елемент, який визначає точність геометрії та довговічність усієї гіпсокартонної системи. Відмова від економії на його якості, правильний підбір кріплень та дотримання технологічних зазорів – запорука того, що конструкція прослужить десятиліття, не втрачаючи своїх експлуатаційних властивостей. Глибоке розуміння властивостей матеріалу та постійний контроль геометрії на кожному етапі монтажу є ознакою високої кваліфікації виконавця та гарантією бездоганного фінішного результату.
