Проектування та реалізація інженерних систем у будівлях зі специфічною архітектурою часто вимагає відмови від класичного прихованого прокладання комунікацій. У таких випадках на перший план виходить відкрита проводка, яка не потребує руйнування несучих конструкцій та витратного штроблення стін. Основою таких систем є електровстановлювальний виріб, що монтується безпосередньо на поверхню. Накладний монтаж забезпечує високу ремонтопридатність, адже доступ до контактних груп та місць з’єднання залишається відкритим. Для естетичного та безпечного прокладання трас використовуються кабель-канал, металорукав або гофротруба, які надійно захищають провідник від механічних пошкоджень та ультрафіолету. Вибір правильного перерізу кабелю, де зазвичай домінує мідна жила через її високу провідність та стійкість до окислення, є критичним етапом проектування. Алюмінієва жила сьогодні застосовується рідше, переважно у магістральних лініях великого перерізу, тоді як для кінцевих споживачів нормативи рекомендують мідь. Кожен вузол системи, включаючи розподільна коробка, має бути легкодоступним для подальшої діагностики та обслуговування. Фахівці використовують спеціальні інструменти для зняття ізоляції, щоб не пошкодити струмопровідну жилу, що могло б призвести до мікротріщин та подальшого обриву під навантаженням.
Ключові переваги відкритого електропостачання
- Мінімізація будівельних робіт: відсутність потреби у руйнуванні стін, що значно знижує рівень пилу та шуму під час ремонту.
- Висока ремонтопридатність: будь-який механізм можна замінити або модернізувати без пошкодження оздоблення приміщення.
- Гнучкість конфігурації: можливість легко додавати нові гілки, використовуючи додаткові аксесуари, без переробки існуючої мережі.
- Естетичний потенціал: сумісність зі специфічними дизайнами, такими як ретро-проводка на керамічних ізоляторах або індустріальний лофт.
- Безпека для дерев’яних споруд: забезпечення необхідних повітряних зазорів між кабелем та горючою основою згідно з пожежними нормами.
Анатомія та класифікація комутаційних точок

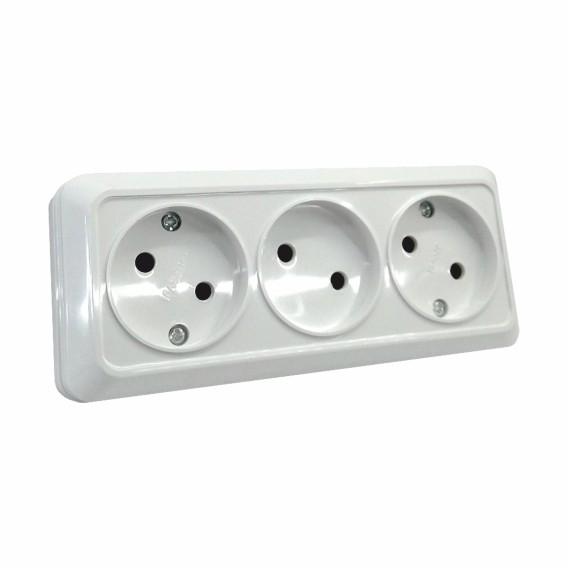

Конструктивно будь-яка точка підключення складається з кількох ключових елементів: основи (суппорт), робочого механізму та декоративної рамки. Модульна конструкція дозволяє збирати мультипостові системи, об’єднуючи кілька функціональних блоків на одній основі. Коли інженери планують розміщення точок живлення у технічних приміщеннях, вони обирають зовнішні розетки для відкритого монтажу, які забезпечують надійну фіксацію кабелю та виключають передачу механічного навантаження на внутрішні клеми. Важливим параметром є номінальний струм, який для стандартних побутових моделей становить 16 ампер, що дозволяє підключати навантаження потужністю до 3,5 кіловат при стандартній напрузі 250 вольт. Сучасні моделі оснащуються гвинтовий затиск або безгвинтовий самозатискний клемник, що значно пришвидшує процес комутації. Наявність заземлення є обов’язковою вимогою для безпеки, тому заземлювальний контакт повинен мати пряме з’єднання з відповідним захисним провідником PE. У процесі експлуатації важливо контролювати стан ізоляції та уникати перенавантажень, які можуть призвести до перегріву контактної групи. Особливу увагу слід приділяти якості пластику, з якого виготовлений корпус: він має бути самозгасаючим та витримувати температуру нагріву до 850 градусів за Цельсієм згідно з тестом розжареною дротом.
Комутація освітлювальних ліній та керування світлом
Мережі освітлення вимагають застосування спеціалізованих апаратів для розриву кола. Коли проектувальники формують надійну систему керування освітленням, вони інтегрують зовнішні вимикачі, які гарантують безпечне перемикання та запобігають виникненню електричної дуги при роз’єднанні контактів під навантаженням. Внутрішня будова таких апаратів часто включає дугогасну камеру, яка гасить іскріння та захищає механізм від передчасного зносу. Існують різні схеми підключення: від класичних одноклавішних моделей до складних систем з прохідний вимикач та перехресними апаратами, що дозволяють керувати одним джерелом світла з кількох незалежних точок. Для довгих коридорів та сходових маршів таке рішення є незамінним. У сучасних системах автоматизації замість традиційних клавіш часто використовується мікроперемикач, який працює в парі з імпульсне реле або розумним контролером. Це дозволяє реалізовувати складні сценарії освітлення та знижувати енергоспоживання. Додатковим зручним елементом виступає світлодіодне підсвічування, яке полегшує пошук клавіші в темряві та слугує індикатором стану мережі, не створюючи при цьому значного паразитного навантаження на трансформатори.
Кліматичне виконання та стандарти пиловологозахисту
Експлуатаційні умови диктують жорсткі вимоги до корпусів електричного обладнання. Ступінь захисту IP визначає здатність оболонки протистояти проникненню твердих частинок та вологи. Перша цифра індексу вказує на захист від пилу, а друга — від води. Для сухих житлових кімнат достатньо стандарту IP20, тоді як пиловологозахист класу IP44 є необхідним для ванних кімнат та кухонь, де можливе потрапляння бризок води під будь-яким кутом. Обладнання з індексом IP65 та вище має повну герметичність, ущільнювач на стику кришки та корпусу, а також герметичний ввід для кабелю, що робить його придатним для вуличного використання та промислових цехів з агресивним середовищем. Такі вироби виготовляються з ударостійких полімерів, які не підтримують горіння та стійкі до ультрафіолетового випромінювання. Важливо пам’ятати, що навіть найвищий ступінь захисту не скасовує необхідності використання додаткових заходів безпеки, таких як відстеження диференційний струм у разі витоку на корпус. Для захисту таких ліній в розподільчій шафі на DIN-рейка обов’язково встановлюється УЗО або дифавтомат, який миттєво знеструмлює коло при виявленні аномалій, що перевищують поріг у 30 міліампер.
Технологія монтажу та інструментальне забезпечення
Процес встановлення починається з ретельної розмітки траси та точок кріплення. Оскільки відсутня можливість сховати кабелі в стіну, естетика відкритих ліній набуває першочергового значення. Електрики використовують лазерні рівні для ідеальної геометрії кабельних трас. Перед підключенням фазний провід, нульовий провід та провід заземлення мають бути правильно зачищені. Професіонали категорично не рекомендують просто скручувати багатожильні проводи, оскільки це з часом призводить до послаблення контакту. Замість цього застосовується опресування спеціальними ізольованими наконечниками типу НШВІ або лудіння припоєм. Кріплення корпусу до стіни здійснюється за допомогою дюбелів та саморізів, при цьому важливо не деформувати пластикову основу, інакше механізм може заїдати. У місцях переходу ліній обов’язково встановлюється розподільна коробка відкритого типу, де відбувається основна комутація гілок. Усі з’єднання мають виконуватися за допомогою сертифікованих пружинних клемників або гвинтових колодок з пружинними шайбами, які компенсують температурне розширення металів та запобігають послабленню затягування з часом.
Естетика інтер’єру: від лофту до ретро-стилю
Накладне електрообладнання давно перестало бути виключно технічним елементом, перетворившись на повноцінну деталь дизайну. У інтер’єрах стилів лофт, хай-тек або індастріал використовуються моделі з матовими металевими рамками, бетоном або загартованим склом. Особливу нішу займає ретро-проводка, яка ідеально підходить для дерев’яних будинків зрубного типу. У таких системах замість пластикових каналів застосовується витий плетений кабель, який кріпиться до стіни через керамічний ізолятор. Це не лише виглядає автентично, але й забезпечує необхідний повітряний зазор між горючою основою та провідником, що є критичною вимогою пожежної безпеки згідно з правилами улаштування електроустановок. Для таких систем виробники випускають спеціальні серії обладнання з латунними або мідними декоративними елементами, поворотними механізмами та важільними перемикачами. Кожен такий електровстановлювальний виріб стає акцентом, підкреслюючи загальну концепцію простору та увагу до деталей, гармонійно доповнюючи грубі текстури дерева та металу.
Профілактика, діагностика та усунення несправностей
Надійність відкритих мереж напряму залежить від регулярного технічного обслуговування. З часом гвинтові з’єднання можуть послаблюватися через мікровібрації та цикли нагрівання-охолодження, що призводить до появи перехідного опору та локального перегріву. Для виявлення таких вузьких місць електровимірювальні лабораторії проводять тепловізійне обстеження щитів та комутаційних вузлів. Також періодично вимірюється опір ізоляції за допомогою мегаомметра, що дозволяє оцінити стан діелектричних оболонок та спрогнозувати їхній залишковий ресурс. Типовими несправностями, з якими стикаються користувачі, є підгоряння контактів, механічна поломка клавіш або вихід з ладу підсвічування. Оскільки модульна конструкція передбачає легкий демонтаж декоративних елементів, заміна внутрішнього механізму займає лічені хвилини і не потребує капітального ремонту стін. Важливо пам’ятати, що будь-які ремонтні роботи повинні починатися з повного знеструмлення лінії та перевірки відсутності напруги індикатором або мультиметром. Для затягування гвинтових клем рекомендується використовувати динамометричні викрутки, що гарантує точне дотримання моменту затягування, рекомендованого виробником.
Вимоги нормативних документів та безпека експлуатації
Проектування та монтаж електричних мереж суворо регламентуються державними будівельними нормами. Ці документи чітко визначають мінімальні відстані від розеток до газових труб, водопроводу та опалювальних приладів. Наприклад, у ванних кімнатах заборонено встановлювати комутаційні апарати в зонах прямого попадання води, а також використовувати подовжувачі. Усі металеві корпуси обладнання, якщо вони передбачені конструкцією, підлягають обов’язковому вирівнюванню потенціалів. Автоматичний вимикач у щиті має бути підібраний виключно за характеристикою кабелю, а не за потужністю навантаження, щоб гарантувати спрацювання захисту до того, як ізоляція почне плавитися. Дотримання цих простих, але життєво важливих правил забезпечує безаварійну роботу системи протягом десятиліть, захищаючи майно та життя людей від ураження електричним струмом та виникнення пожеж через коротке замикання. Регулярний аудит інфраструктури дозволяє вчасно виявляти деградацію матеріалів та планувати превентивні заміни компонентів до моменту виникнення критичних відмов.
